Beschreibung

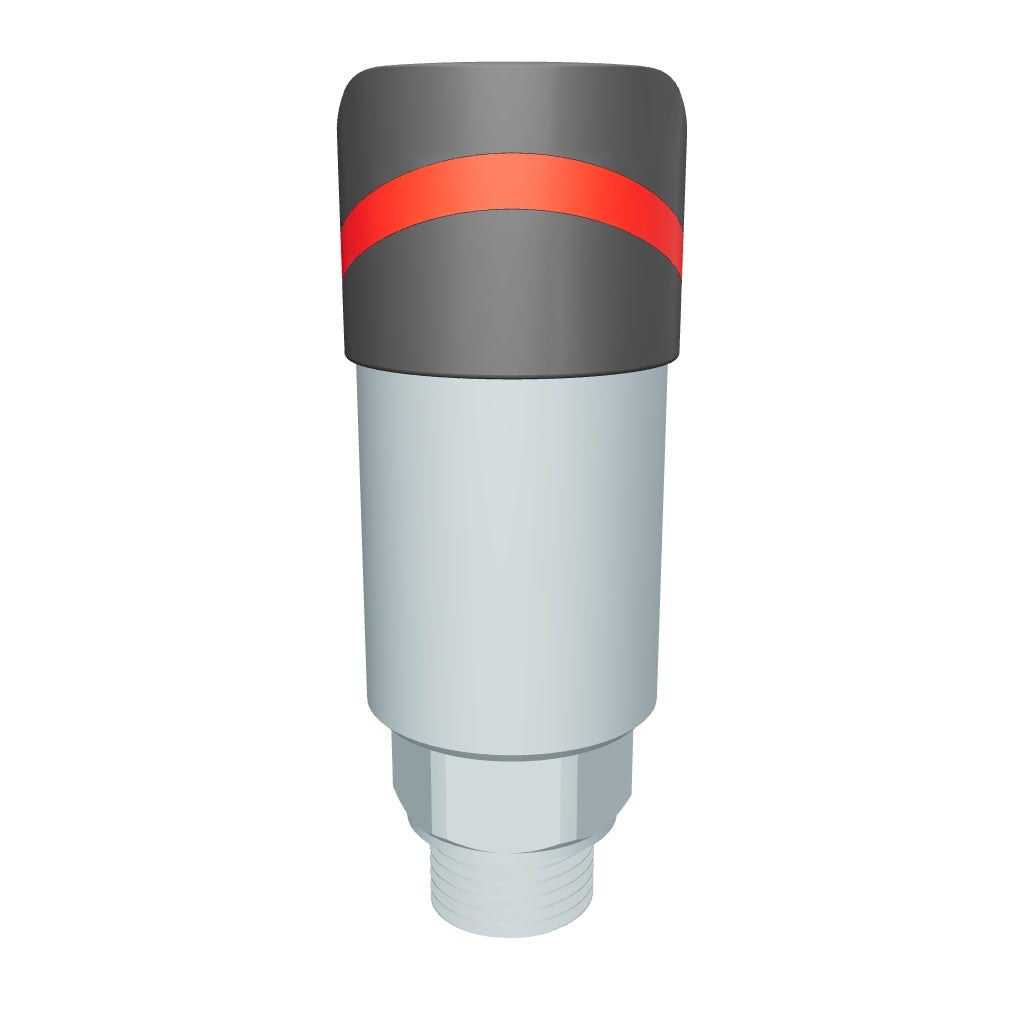

Der PRKB ist ein Drucksensor mit LED-Anzeige für Relativ- und Unterdruck von 0 … 10 kPa bis 0 … 1000 bar. Er hat zwei Schaltausgänge und – je nach Ausführung – einen Analogausgang, IO-Link oder RS485. Gehäuse und medienberührte Teile sind aus Edelstahl 304, Schutzart IP67.
Ausführungen
- Messbereich 0 … 10 / 60 kPa, 0 … 1 / 2 / 5 / 10 / 25 / 60 / 100 / 160 / 250 / 400 / 600 / 1000 bar; Verbundbereiche −10 … 10 kPa, −60 … 60 kPa, −1 … 1 / 2 / 5 / 10 bar
- Gewinde G1/4, G1/2, M20 × 1,5 außen (mit ED-Dichtung), R1/4, R1/2, NPT1/4 außen, G1/4 innen
- Weitere Anschlüsse Clamp 1,5" (AD 50,5 mm) frontbündig, Nenndruck 1,6 MPa; KF16-Vakuumflansch
- Ausgang zwei Schaltausgänge / Frequenz · ein Schaltausgang / IO-Link / Frequenz + Analog · zwei Schaltausgänge / IO-Link / Frequenz + Analog · RS485
Merkmale
- Genauigkeit ≤ ± 0,5 % v. Ew., Jahresdrift ≤ ± 0,3 % v. Ew.
- Analogausgang 4 … 20 mA, 1 … 5 V oder 0 … 10 V einstellbar, Bürde ≤ 500 Ω
- Schaltausgänge PNP / NPN umschaltbar, Schließer / Öffner einstellbar, Schaltlast < 200 mA
- Versorgung 12 … 30 V DC, geschützt gegen Verpolung, Überlast und Kurzschluss
- 4-stellige rote LED-Anzeige (12 mm), Anzeigekopf 330° drehbar, Bedienung über drei Tasten und Menü
- Gehäuse und medienberührte Teile Edelstahl 304, Schutzart IP67, Stecker M12 × 1
- Mediumtemperatur −20 … +85 °C, Umgebungstemperatur −20 … +80 °C
Anschlussbelegung, Druckfestigkeit und Maßzeichnungen stehen im Datenblatt; Datenblatt (DE/EN) finden Sie auch unter Downloads. Welche Ausführung zu Ihrer Anwendung passt, klären wir gerne mit Ihnen – sprechen Sie uns an.
