Beschreibung
Der ETLG ist ein Wägetransmitter für die Schaltschrankmontage: Er speist die Wägezellen, digitalisiert ihr mV/V-Signal und gibt das Gewicht analog (mA / V) oder über Feldbus bzw. Industrial Ethernet an die Steuerung weiter. Es gibt ihn in 13 Ausführungen, von Analog und RS485 über CANopen, DeviceNet, CC-Link und Profibus DP bis zu Modbus/TCP, EtherNet/IP, Profinet IO, EtherCAT, POWERLINK und SERCOS III. Jede Ausführung hat zusätzlich eine RS485-Schnittstelle.
Der A/D-Wandler arbeitet mit 24 Bit und 4,8 kHz, bei 300 Messungen pro Sekunde. Der Messbereich beträgt ±39 mV, die Wägezellenempfindlichkeit bis ±7 mV/V, die Linearität < 0,01 % v. E. und die Temperaturdrift < 0,0005 % v. E./°C. Die Speisung liefert 5 VDC / 120 mA für bis zu 8 Wägezellen mit 350 Ω in 4- oder 6-Leiter-Technik. Dazu kommen 3 Relaisausgänge (max. 115 VAC / 150 mA), 2 optoisolierte PNP-Eingänge (5 … 24 VDC) und ein Digitalfilter mit 10 Stufen (5 … 300 Hz). Die Ausführung ETLG Analog hat einen optoisolierten 16-Bit-Analogausgang: 0 … 20 / 4 … 20 mA (bis 300 Ω) oder 0 … 10 / 0 … 5 / ±10 / ±5 V (min. 10 kΩ). Über RS485 kommuniziert der ETLG per Modbus RTU, ASCII oder kontinuierlicher Übertragung, mit bis zu 32 Geräten (99 mit Repeatern) und bis 1000 m Kabellänge.

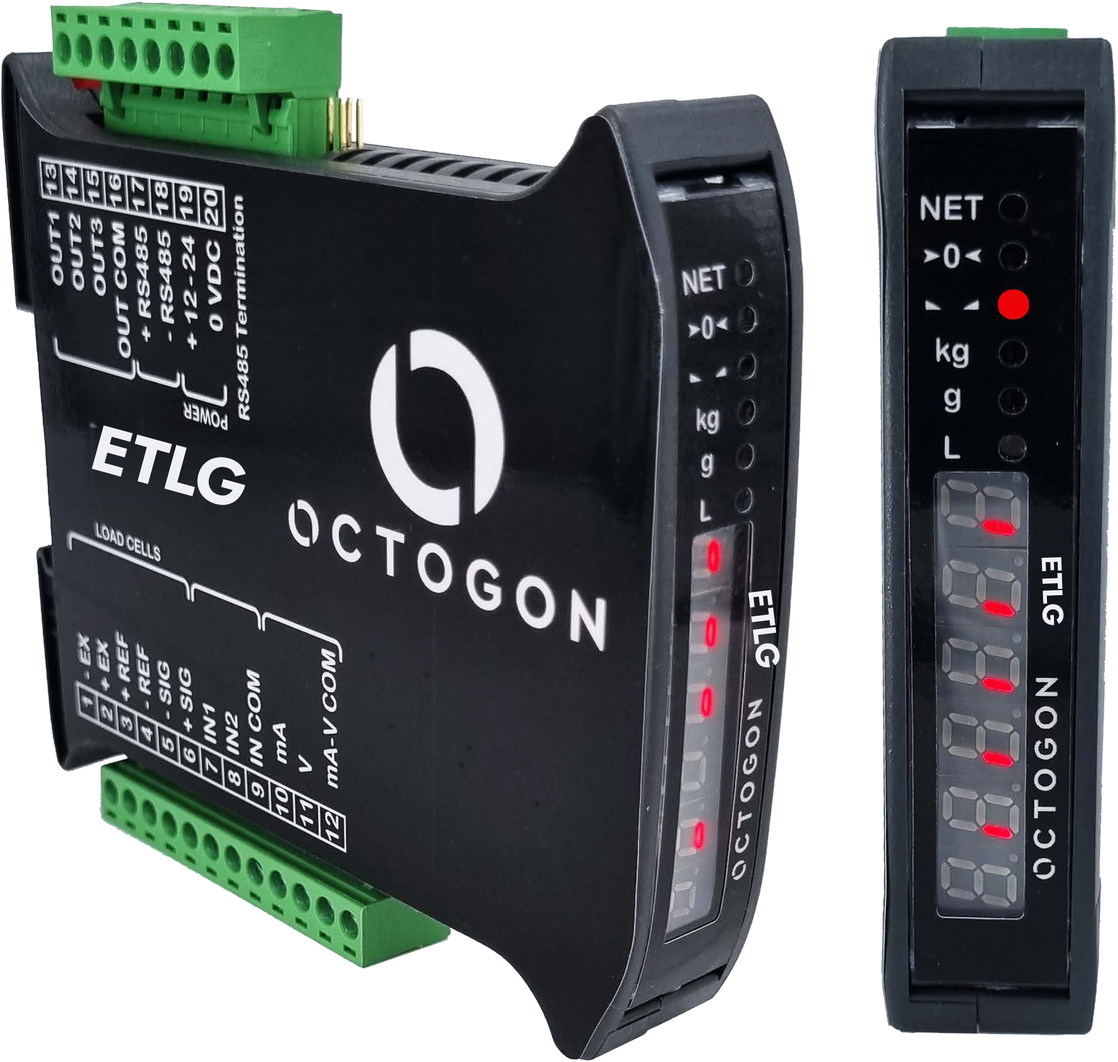

Das schmale Gehäuse misst 115 × 25 × 120 mm und wird an der Schaltschrankrückwand oder auf Omega-/DIN-Schiene montiert. Versorgt wird er mit 12 … 24 VDC ±10 % bei 5 W. Er hat eine 6-stellige rote LED-Anzeige (8 mm Ziffernhöhe), 6 Status-LEDs, 4 Tasten und steckbare Schraubklemmen; konfigurieren lässt er sich auch mit der kostenlosen PC-Software „Instrument Manager“. Der Betriebsbereich liegt bei −20 … +60 °C. Der ETLG ist nach OIML R76, Klasse III, 3 × 10 000 e zugelassen.
Ausführungen
| Artikelnummer | Schnittstelle | Baudrate / Typ |
|---|---|---|
| ETLG Analog | RS485 + optoisolierter Analogausgang | 0 … 20 / 4 … 20 mA · 0 … 10 / 0 … 5 / ±10 / ±5 V |
| ETLG485 | RS485 | 2400 … 115 200 bit/s |
| ETLGCANOPEN | CANopen, Slave | 10 … 1000 kbit/s |
| ETLGDEVICENET | DeviceNet, Slave | 125, 250, 500 kbit/s |
| ETLGCCLINK | CC-Link, Remote Device Station | 156 … 10 000 kbit/s |
| ETLGPROFI | Profibus DP, Slave | bis 12 Mbit/s |
| ETLGMODBUSTCP | Modbus/TCP, Slave | RJ45 10Base-T / 100Base-TX |
| ETLGETHETCP | Ethernet TCP/IP, Webbrowser | RJ45 10Base-T / 100Base-TX |
| ETLGETHEIPN | 2× EtherNet/IP, Adapter | RJ45 10Base-T / 100Base-TX |
| ETLGPROFINETION | 2× Profinet IO, Device | RJ45 100Base-TX |
| ETLGETHERCAT | 2× EtherCAT, Slave | RJ45 10Base-T / 100Base-TX |
| ETLGPOWERLINK | 2× POWERLINK, Slave | RJ45 10Base-T / 100Base-TX |
| ETLGSERCOS | 2× SERCOS III, Slave | RJ45 10Base-T / 100Base-TX |
Vorteile auf einen Blick
- 13 Ausführungen: analog, RS485, Feldbus oder Industrial Ethernet
- RS485 in jeder Ausführung (Modbus RTU, ASCII, kontinuierlich)
- 24-Bit-A/D-Wandler, 300 Messungen pro Sekunde
- Linearität < 0,01 % v. E., Drift < 0,0005 % v. E./°C
- Bis zu 8 Wägezellen (350 Ω), 4- oder 6-Leiter
- 3 Relaisausgänge und 2 optoisolierte PNP-Eingänge
- Analogausgang 16 Bit, mA oder V, optoisoliert (ETLG Analog)
- Schmal: 25 mm breit, für Omega-/DIN-Schiene
- Versorgung 12 … 24 VDC, 5 W
- OIML R76, Klasse III, 3 × 10 000 e
